ancienne montre à LED des années 70

[Omegadict]

[zito de la tourette]

Bonjour à tous j’ai une montre équipée du même mouvement et je n’arrive pas à la faire marcher. C’est ma première montre led donc je ne connais pas trop son fonctionnement.
Est-ce que quelqu’un saurait éventuellement la réparer pour un budget raisonnable ?

Merci d’avance

[zito de la tourette]

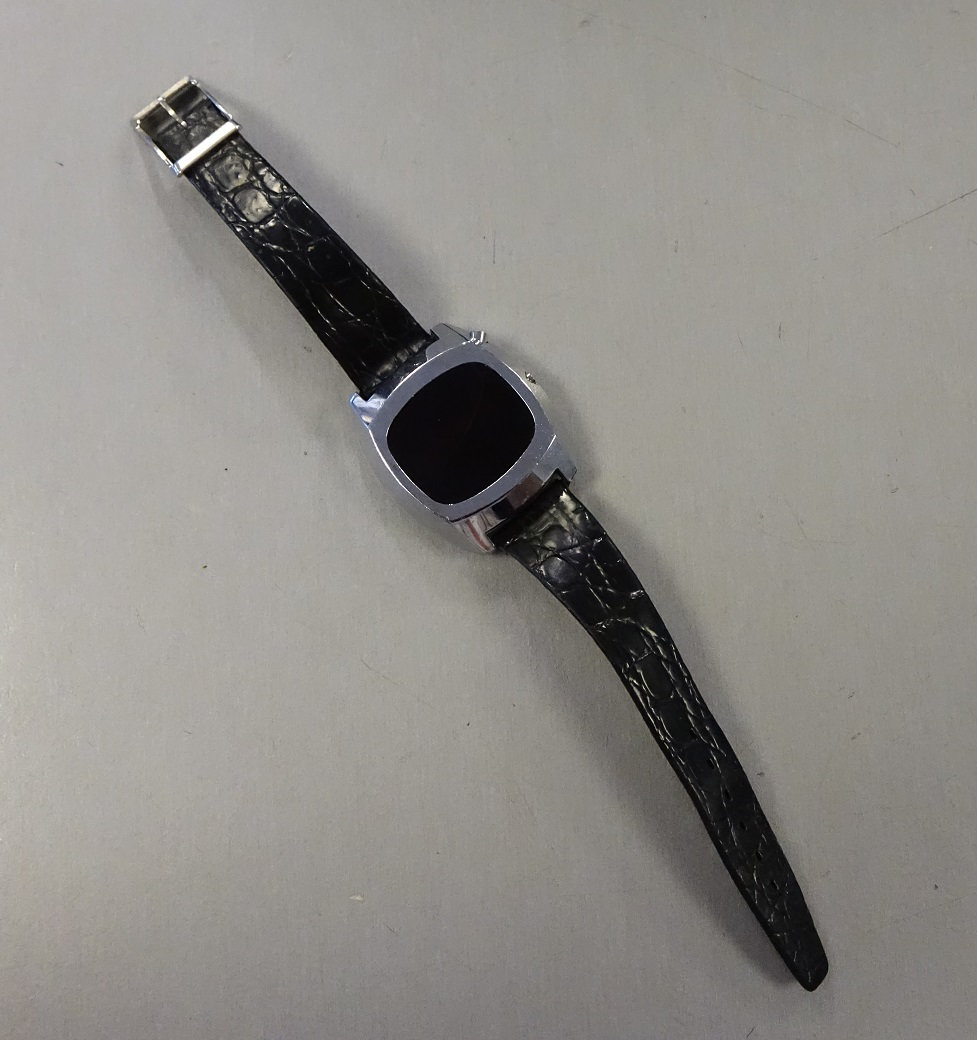

bonjour à tous,

quelqu’un saurait me dire de quelle marque est cette LED ? Timex, Pulsar, Microjsaisplusquoi…?

j’adore le « zero (0) jewels » et le « inajusted » incrit sur le mécanisme

on va lui offrir deux piles, voir si elle redémarre…

[Daniel.]

Bonjour, sur le circuit imprimé/substrat céramique il y a peut être une réf.
Si tu l’ouvre, attention au wire bonding.

[zito de la tourette]

Daniel. a écrit:

…
Si tu l’ouvre, attention au wire bonding.

je n’ose pas

[Horsault]

J’adore ce boitier, que je n’hésiterais pas à qualifier d’iconique et intemporel !

[zito de la tourette]

Horsault a écrit:

J’adore ce boitier, que je n’hésiterais pas à qualifier d’iconique et intemporel !

je l’ai enfilée au poignet, c’est vrai que ce n’est pas « totalement » ridicule.

par contre la couleur flashie rouge de l’affichage doit faire tourner les têtes

[Horsault]

L’affichage n’est éclairé qu’à la demande, ceci dit. Donc en général quand tu tournes la montre vers toi.
C’est d’ailleurs ce qui a imposé les cristaux liquides, autrement plus pratiques et moins gourmands.

[zito de la tourette]

je ne savais pas, merci.

je mettrai un scotch sur le bouton quand je voudrai frimer

faudra pour ça qu’elle veuille bien démarrer pour commencer.
je récupère des piles 357 dès que possible pour tester.

[Rocca]

L’intérieur a l’air propre, donc ça devrait marcher en y mettant la bonne pile.

[milwatch]

Ca ressemble a un module asiatique. Il faut pas ouvrir.

[zito de la tourette]

milwatch a écrit:

Il faut pas ouvrir.

aucun souci, je ne m’y risquerai pas !

[Daniel.]

milwatch a écrit:

Ca ressemble a un module asiatique. Il faut pas ouvrir.

Ca c’est du conseil quand on à 5 mains gauche …..

Module Frontier FR2002c fabriqué en juillet 1975 :

Ici le module d’affichage est protégé par de la résine transparente, solide et dure, le module électronique par une sorte de plastique mou.

[zito de la tourette]

le mien est serti/collé… vais plus lui faire de mal que de bien si je l’ouvre.
je vais juste nettoyer les contacts des piles, pas plus.

si elle ne démarre pas, là on procèdera à l’autopsie

[Horsault]

zito de la tourette a écrit:

je ne savais pas, merci.

je mettrai un scotch sur le bouton quand je voudrai frimer

faudra pour ça qu’elle veuille bien démarrer pour commencer.
je récupère des piles 357 dès que possible pour tester.

L’ennui c’est surtout que les LED vident les batteries en un rien de temps.
Déjà, l’électronique de l’époque était plus gourmande, mais l’affichage, c’est une horreur (comparativement au LCD et à aujourd’hui, bien sûr).
Tu as déjà besoin de 2 piles, pour une tension de 3V, et une durée de vie qui devait être entre 6 mois et un an, grand maximum.
Si tu maintiens l’affichage en fonction en permanence, tu vas voir fondre tes piles à vue d’oeil, sans compter l’usure du module d’affichage, qui n’est pas conçu pour.

C’est un peu comparable à l’affichage par incandescence des premières LCD : il était soit activé uniquement à l’appui d’un bouton, soit programmé pour une durée maxi de 3 s. environ. Comme sur les Casio actuelles. La raison en est le surcroît de consommation.
D’ailleurs, pour mes Casio solaires, le manuel indique encore le nombre de minutes de plein ensoleillement nécessaire pour compenser la décharge induite par un seul appui sur le bouton d’éclairage du cadran.
