Je suis tout à fait incapable de réaliser le 100e de ce que vous faites avec vos doigts de fées et vos yeux de lynx, mais cher Milou, si je peux me permettre, le type de vis que tu utilises pour fixer ta plaquette alu ne va pas du tout, en tous cas du point de vue esthétique car la tête des vis dépasse de manière fort disgracieuse…
Soit tu agrandis le logement pour la tête de vis afin que celle-ci soit bien noyée et affleurante avec la surface de la plaquette, soit il faut changer de type de vis et éventuellement utiliser des vis à tête bombée.
Vu la faible épaisseur de la plaquette et la taille des têtes de vis utilisées, je crains malheureusement que la solution 1 ne soit guère possible.
Il y a ici un site de vente de vis que j’utilise fréquemment, mais pas sûr qu’ils vendent des vis adaptées à l’horlogerie… http://www.bricovis.fr/std/accueil.php
- lalsacien a écrit:
- Je suis tout à fait incapable de réaliser le 100e de ce que vous faites avec vos doigts de fées et vos yeux de lynx, mais cher Milou, si je peux me permettre, le type de vis que tu utilises pour fixer ta plaquette alu ne va pas du tout, en tous cas du point de vue esthétique car la tête des vis dépasse de manière fort disgracieuse…
Soit tu agrandis le logement pour la tête de vis afin que celle-ci soit bien noyée et affleurante avec la surface de la plaquette, soit il faut changer de type de vis et éventuellement utiliser des vis à tête bombée.
Vu la faible épaisseur de la plaquette et la taille des têtes de vis utilisées, je crains malheureusement que la solution 1 ne soit guère possible.
Il y a ici un site de vente de vis que j’utilise fréquemment, mais pas sûr qu’ils vendent des vis adaptées à l’horlogerie… http://www.bricovis.fr/std/accueil.php
Salut lalsacien
je suis entièrement d’accord avec toi non seulement concernant les vis, mais aussi la plaquette d’aluminium utilisée. Cette intervention n’avait pour but que de redonner à ce réveil l’ensemble de ses fonctions.
L’alu et les vis ont été trouvées chez Weldom près de chez moi. Toutes les vis « horlogères » que je possédais étaient trop petites. Le fraisage de la plaquette d’alu pour les têtes de vis … j’y suis allé tout doux étant donné que je n’ai pas beaucoup d’épaisseur. Hier soir je me suis dit que je vais passer les têtes de vis au tour pour réduire leur diamètre, mais l’esthétique de l’ensemble n’y gagnera pas vraiment beaucoup. Si j’avais une fraiseuse, les données seraient différentes. Je me suis rendu compte que l’alu est peut-être sympa du point de vue de la malléabilité, mais ça reste un matériau moche. L’acier aurait été mieux mais je n’ai pas voulu mélanger les matériaux.
Donc peut mieux faire, mais seulement quand j’aurai trouvé le matériel nécessaire. Je jette évidemment un oeil aux vis proposées par ton fournisseur, merci pour le lien.milou
Edit milou:
Je viens de passer commande pour de petites vis, on verra ce que ça donne.
Salut Milou !
Absolument aucun esprit critique dans ce qui va suivre !
Bien au contraire !
Néanmoins , s’imposent ,
d’une part :
Une constatation : tu sembles être très bien outillé d’après ce que tu nous laisse
entrevoir trop parcimonieusement …. dommage !
d’autre part :
Un regret et une inquiétude : Ton boulot était pratiquement terminé ! pourquoi n’as tu pas
chassé un bouchon laiton dans ta « pièce-rapportée » permettant de conserver une
entre-portée et un jeu latéral normaux … car il y a un réel risque que ton mobile soit catapulté …
lequel risque ne nécessitant pas un « périmètre de sécurité , heureusement !
Au réel plaisir de te retrouver sur le forum
@ +
bmCi-après , un « crouille » dessin , il faut bien se trouver des sources d’occupation …
.
Salut Bernard
Tu as absolument raison et le bouchon y serait déjà si je l’avais eu dans un tiroir. Schwartzmann m’a envoyé le catalogue et il semblerai qu’ils aient la taille de bouchons qu’il me faut. Il faut avouer que j’aurais pu en tourner un. De toute manière il y aura un bouchon.
Quant à mon équipement je ne m’en plains pas. Au fil du temps l’atelier évolue.J’aimerais bien chasser un bouchon dans une pièce rapportée de meilleur allure. La pièce que j’ai utilisée est un pis aller. Je crois que je vais transformer une pièce en laiton.
Merci pour ton intérêt!
A+
milouAlors voilà la suite du projet: j’ai chassé le premier bouchon du côté opposé à la réparation. J’ai tourné un bouchon de 3 mm diam extérieur avec un perçage de 1,6 mm. Je l’ai fait d’une longueur de 2,5 mm. Donc du côté intérieur il dépassera de quelques mm. On verra bien ce que ça donnera. Si jamais ce n’est pas suffisant ma canne de laiton mesure 1 mètre, j’ai donc de quoi expérimenter jusqu’à ce que les vrais bouchons arrivent
. Chasser dans de l’alu (de ma plaquette) est une cata. La platine n’est pas en alu pur , mais un alliage dont je ne me rappelle plus le nom, mais c’est un tantinet plus dur que l’alu et a donc beaucoup plus de tenue mécaniquement parlant.La suite demain ou peut-être après, étant donné que demain c’est mon anniversaire et nous sortirons un peu.
A+ les amis!
milou
Bonjour à tous,

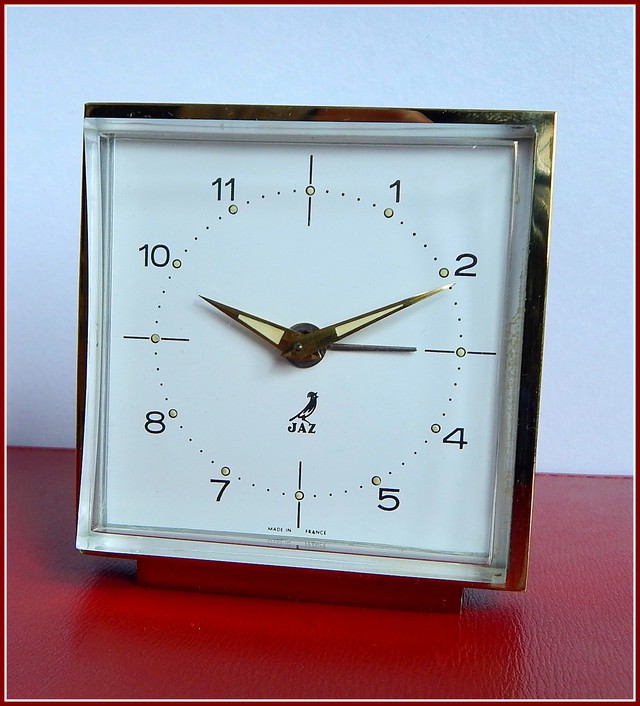

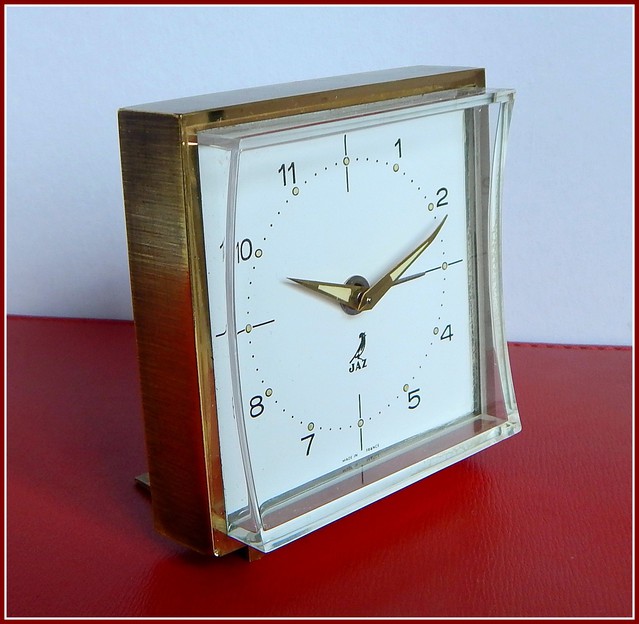

aujourd’hui, j’ai ressorti de la cave et briqué un peu ce réveil de 1964 Calibre 11 J que j’aime bien pour la forme du plexy.
@Milou: ton cadeau d’anniversaire, du moins horloger, tu l’as déjà eu hier avec 2 jours d’avance.
Je boirai une petite bière à ta santé demain.A bientôt.
- tic68 a écrit:
- Bonjour à tous,
aujourd’hui, j’ai ressorti de la cave et briqué un peu ce réveil de 1964 Calibre 11 J que j’aime bien pour la forme du plexy.
@Milou: ton cadeau d’anniversaire, du moins horloger, tu l’as déjà eu hier avec 2 jours d’avance.
Je boirai une petite bière à ta santé demain.A bientôt.
Merci Tic
quelle élégance ce Jaz ma parole!!!
Rien à voir avec mes gros réveils en acier chromé avec un calibre D.
Oui il est vraiment super tic68.
Je ferais bien une descente de cave comme il dise en Bourgogne
( mais pour d’autre raison)Voilà un résumé des actions menées sur mon mouvement endommagé:
Calibre alu à réparer:
Cassure sur la platine:
Axe sans son siège du à la cassure:
Cassure reformée en petite fenêtre rectangulaire:
Platine percée et tarauder pour recevoir la pièce rapportée:
Pièce rapportée en alu (trop mou):
Pièce rapportée fixée avec 2 vis M2 trop longue:
L’envers du décor:
Perçage du siège existant est de 1,6mm:
Canne laiton du super marché environ 2,9 mm:
Rectification du bout coupé pour en faire un bouchon:
Préparation du perçage au tour:
Perçage au tour:
Bouchon prêt à être coupé à la mesure:
Un bouchon chassé dans la bonne platine (qui n’en avait pas encore pour l’axe du marteau:
Le bouchon dépasse un peu et va être limé:
Voilà. La pièce rapportée initialement choisie ne me satisfait pas (trop mou) je cherche un alliage d’alu un peu plus dur.
A bientôt pour la suite
milou- tic68 a écrit:
- Bonjour à tous,
Il s’agit d’un Bayard, mais qui n’a vraiment plus rien à voir avec les réveils fabriqués avant le dépôt de bilan de la marque en 1984.
La marque Bayard existe encore de nos jours et est détenue par la société alsacienne Spiero Horlogerie.Avec un Jaz à ses côtés pour comparer la taille :
Plus rien à voir avec les bon vieux réveils que nous connaissons, vous en conviendrez.
Pour sa défense, je retiens quand-même sa grande précision sur 7 jours, son indicateur de réserve de marche (qui n’est pas factice),
et son fonctionnement silencieux.A bientôt.
Après la fin de la société des Réveils Bayard seul le nom fut sauvé de cette aventure française d’horlogerie populaire qui dura presque un siècle d’Albert VILLON à la société d’horlogerie bijouterie LAVAL. Mais peut-on dire que Bayard est encore vivant grâce à la société de Monsieur Laurent SPIERO ou est-elle définitivement morte après le démantèlement du site de St Nicolas d’Aliermont. Pour moi la messe est dite …
AVANT
PENDANT
APRES
Bonjour esox51, je crois comme beaucoup de choses en France.
Par exemples des domaines que j’aime ou que j’ai aimé
La moto Française ou est elle ?
La marine Marchande Française ? Coulée
Et combien d’autres encore.
Bonne journéeEn France on adore parler du passé et des vieilles gloires.
Nous il nous restent les réveils même si les bâtiments dans lesquels ils ont été fabriqués n’existent plus. Chers amis sortez vos JAZ et autres Bayards et ne vous laissez pas abattre
Je n’en ai qu’un, rescapé de ma belle famille. Les autres sont tous passés à la poubelle avec l’apparition des modèles à quartz comme d’ailleurs certains meubles qui feraient aujourd’hui le bonheur de ceux qui rêvent du style art nouveau puisque visiblement c’est de nouveau « tendance »…
Bonjour à tous,
- esox51 a écrit:
- Après la fin de la société des Réveils Bayard seul le nom fut sauvé de cette aventure française d’horlogerie populaire qui dura presque un siècle d’Albert VILLON à la société d’horlogerie bijouterie LAVAL. Mais peut-on dire que Bayard est encore vivant grâce à la société de Monsieur Laurent SPIERO ou est-elle définitivement morte après le démantèlement du site de St Nicolas d’Aliermont. Pour moi la messe est dite …
On est bien d’accord mais vraiment sans aucune mauvaise pensée envers la société Spiero.
C’était un peu le but de mon post de présenter un « Bayard » tel qu’ assemblé ces dernières années.Et merci pour ces belles photos.
@schaefer :dans ma cave, si tu veux faire une descente, tu seras vite déçu si tu es amateur de bon vin ou à la recherche d’une vieille moto !

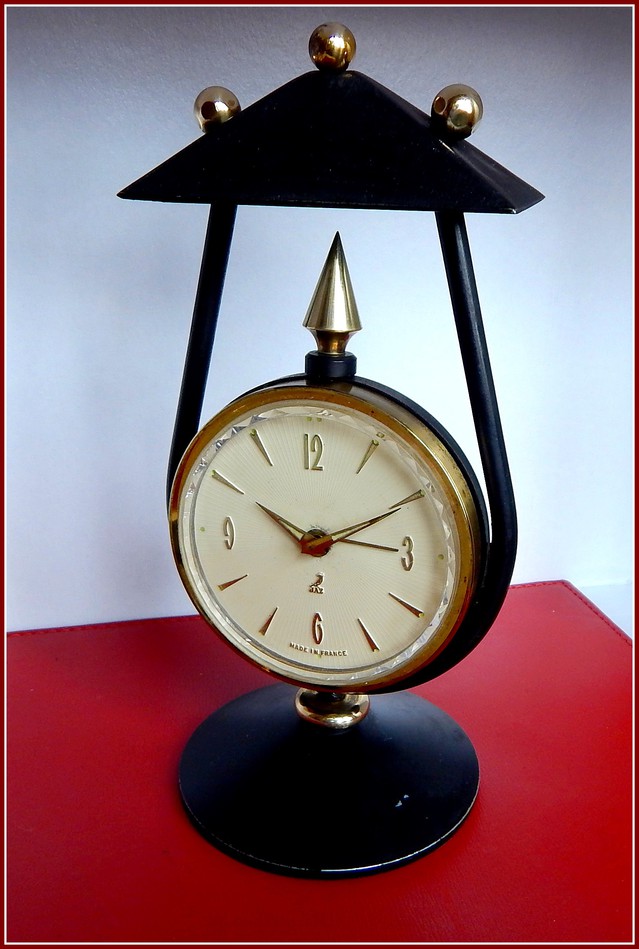

Tu trouveras quelques réveils, pendules et horloges et quelques fois des choses très kitchs tel ce Jaz Lantic de 1963 calibe 11 J.
@Milou : au fur et à mesure que j’aurais un peu de temps, je présenterai encore du Jaz et du (beau) Bayard.
@lalsacien : soigne le bien celui-là, surtout si c’est le seul et souvenir de famille de surcroit…
A bientôt.
