Bonjour tout le monde, un régal ce sujet pour qui aime les vieux outils !
Je vous présente mon tour et j’ai une question à propos d’un accessoire. Je suis luthier et j’ai de temps en temps besoin de tourner de petites pièces en métal ou en bois, j’ai longtemps eu un tour à bois basique Lurem mais il me prenait trop de place, je m’en étais séparé et l’avais remplacé par un tour d’horloger à 300€ neuf, une chinoiserie vraiment nulle… je l’ai bazardé et me suis trouvé un tour d’horloger, un vrai ce coup-ci… C’est un Lorch en 6mm et assez généreusement équipé. Et comme je m’intéresse depuis peu à la remise en service de vieilles montres, possible qu’il me serve aussi à cet usage !
Je m’interroge sur ce joli disque gradué. Qu’est-ce que c’est ? Les chiffres dans les petits carrés correspondent à la distance avec le centre, en millimètre. Une sorte de jauge pour mesurer un rayon ? Mais ça me semble moins précis et moins pratique qu’un simple pied à coulisse.
Bonjour. Lorch fabriquait un très bon tour pour les horlogers. Je pense que tu en as un bon. Lorch a également fabriqué de nombreux accessoires intéressants. La spirale en laiton dont vous parlez semble avoir été réalisée par un horloger individuel. Sa propre invention. Je ne pouvais que deviner à quoi cela servait. Peut-être que quelqu’un d’autre pourra vous donner une meilleure réponse ?
Quoi qu’il en soit, merci d’avoir partagé des images de votre Lorch.
Sincèrement,
GregBonjour Ronéotype,
Le disque mystère me titille les neuronnes, et hier soir j’ai passé un long moment à examiner la photo et essayer de comprendre.
Le tracé semble soigneux et bien pensé.
Il y a deux types de graduations, celles à l’extérieur de la spirale qui peuvent correspondre au rayon, et celles dans les petites cases qui sont en progression inverse, mais le total des deux n’est pas constant.
Peux tu, stp nous confirmer, que par exemple « 24 » correspond exactement à 24 mm de rayon ?
C’est une piste importante pour situer dans le temps certains outils ou accessoires, par la correspondance des graduations au système métrique. L’usage du système ancien (pieds, pouces, lignes …) a continué dans certaines professions au cours du 19ème siècle. La tradition a un poids important et on ne jette pas de bon coeur les outils et repères qui servent encore bien.Autres points à examiner, le revers du disque. A t’il une tige , un axe, fileté ou pas ? Y a t’il des marquages ou des traces d’usure ou d’usage répété ?
Quelle est la planéité de la face visible ? La photo me donne l’impression que le disque est très légèrement bombé sur les bords.
Que ce soit pour de l’horlogerie ou pas, le soin apporté à la fabrication de ce disque indique l’importance de son utilité, à moins que ce ne soit un exercice d’apprentissage.
J’admire le tour, l’assortiment d’outils et accessoires et l’installation.
L’installation sur un support de machine à coudre me semble intéressant et pratique.Je vois un bac métallique avec échancrure circulaire. Est-ce le bac à limailles et copeaux ? Finition bouchonnée, c’est super.
Dans les multiples outils, je vois une petite clef plate au manche fuselé. Sauf erreur, c’est la clef d’origine pour l’écrou de pivotement de la poupée fixe (pour tournage conique). Le passage de clef pour cet écrou est plus capricieux qu’il ne parait au premier coup d’oeil. J’ai dû meuler une clef plate standard pour le manoeuvrer, puis j’ai trouvé une clef d’origine dans un lot d’outils.Merci pour vos réponses, LucienL et De Guerre. Oui, le montage sur support de machine à coudre (une Singer, comme celle qu’avait ma mère
) c’est très malin, bien pratique pour ranger le tour et le mettre à l’abri de la poussière quand il ne sert pas, j’ai le couvercle qui va avec.
Le bac métallique, c’en en effet le bac à limaille.Pour le pivotement de la poupée fixe, c’est inutile si on dispose d’un chariot croisé qui permet lui aussi le tournage conique, non ? Peut-être pas avec autant d’amplitude si on pivote le chariot ?
Je vais faire d’autres photos du fameux disque. Et oui, il a une tige qui doit permettre de le monter dans le tour.
- Bernard a écrit:
-
Bonjour,
Mon « compas à tracer » et une ou deux très rares des ses utilités :
Le tracé sur plaque laiton d’un mouvement … , ici , le tout début de la réalisation
d’une « ébauche de mouvement « ….
Il a subi une modif :
Le manche à l’origine , lui aussi en ébène , accidentellement cassé , a été remplacé en « alu » !
La raison de ce post:
Conseil aux néophytes du Forum en quête de s’acheter de l’outillage :
N’achetez surtout pas cet « outil! «
Les occasions de s’en servir sont trop rares voire nulles ,
perso , si je l’ai utilisé dans une ou deux circonstances particulières il y a qq années ,
il n’ a fait qu’ encombrer un tiroir depuis !@ +
bm
.
Sous réserve, car je ne me souviens pas de la source, ce compas était conçu pour tracer le contour sur un cadran de montre de remplacement.
Sa pointe conique le rend pratique, voire indispensable pour un tracé concentrique sur une pièce déjà percée et dont le centre a donc disparu.
Je m’en suis déjà servi. Je ne me souviens plus sur quelle pièce, mais l’outil est bien rangé et je sais le retrouver.- Roneotype a écrit:
- Merci pour vos réponses, LucienL et De Guerre. Oui, le montage sur support de machine à coudre (une Singer, comme celle qu’avait ma mère ) c’est très malin, bien pratique pour ranger le tour et le mettre à l’abri de la poussière quand il ne sert pas, j’ai le couvercle qui va avec.
Le bac métallique, c’en en effet le bac à limaille.Pour le pivotement de la poupée fixe, c’est inutile si on dispose d’un chariot croisé qui permet lui aussi le tournage conique, non ? Peut-être pas avec autant d’amplitude si on pivote le chariot ?
Je vais faire d’autres photos du fameux disque. Et oui, il a une tige qui doit permettre de le monter dans le tour.
Le pivotement de la poupée fixe fait double emploi avec le chariot orientable, sauf peut être cas particuliers.
Mais le tournage conique peut aussi se faire à l’outil à main.
Pour essayer les possibilités avec le burin et le repose outil, j’avais fait cet exercice :
pour du modélisme, mat d’un canot à voile, diamètre de 1,5 à 0,8 mm, avec au bout fin une encoche comme un chas d’aiguille.
Ce fut lent à usiner, mais je pense que je n’aurais jamais réussi un cône aussi fin avec un chariot conique.Lien vers le catalogue Fisseau et Cochot de 1923, vendeurs d’outils et fournitures pour bijoutiers et horlogers, scanné et mis à disposition gratuite par le Conservatoire Numérique des Arts-et-Métiers.
https://cnum.cnam.fr/PDF/cnum_M9881.pdfCe catalogue m’a été très utile pour identifier certains vieux outils trouvés dans des fonds de caisses lors de brocantes ou vide-greniers.
Les outils sont classés par ordre alphabétique, et leur utilisation n’est pas toujours explicite, mais c’est quand même une aide remarquable.Quelques photos complémentaires du disque mystère :
Désolé pour le positionnement du réglet, pas centré sur le 10, je ne sais pas pourquoi je ne l’ai pas fait…
Contrairement à ce que je disais plus haut, les chiffres dans les carrés ne correspondent pas au rayon. Ce sont les nombres au-dessus qui y correspondent.
Le verso, notez que le cylindre est refendu, il semble y avoir de la graisse ou de l’huile sur le plateau mais ce sont des traces de colle ou de vernis :

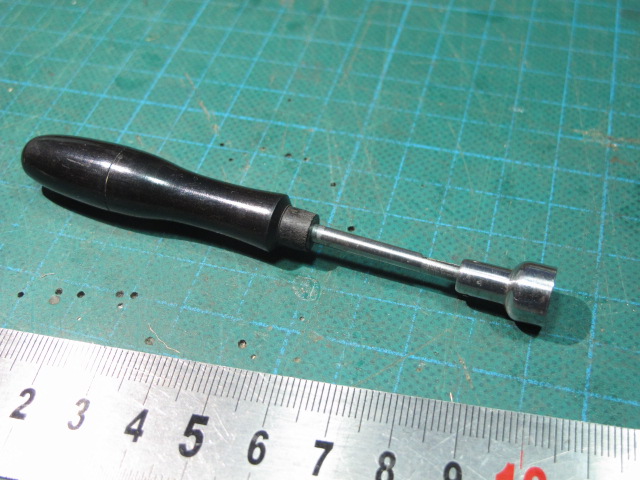

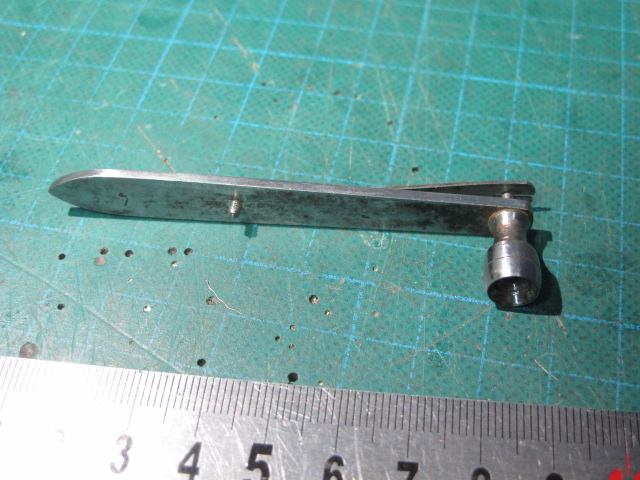

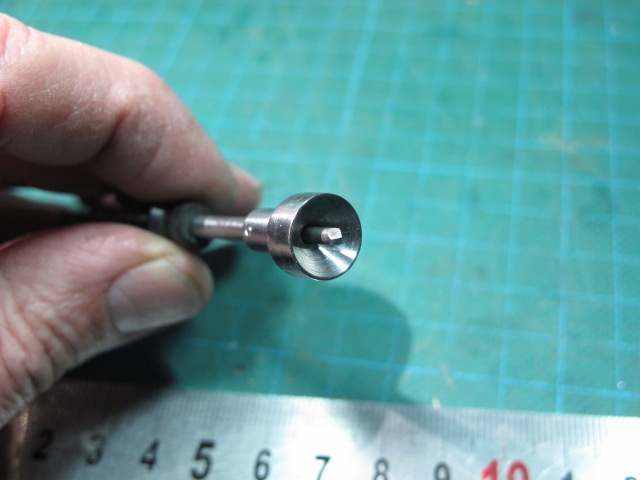

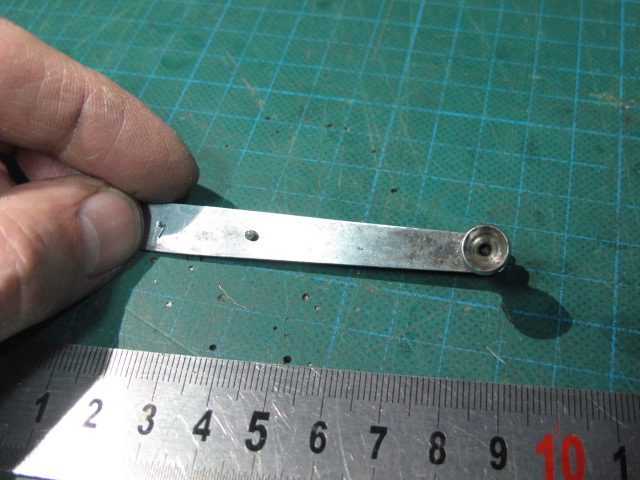

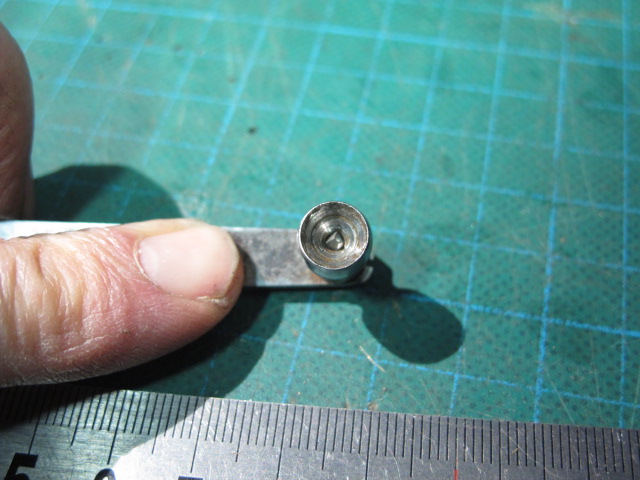

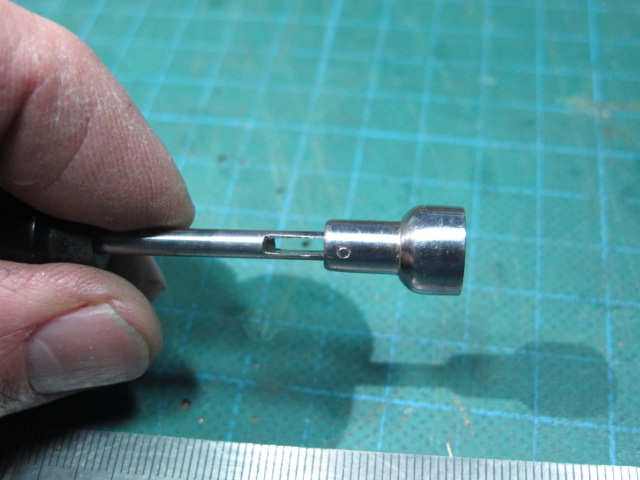

Je me permet une petite question, j’ai pas mal de vieux outils qui trainent et notamment une pince dont la fonction m’est inconnue.
Au début je pensais à un outil pour resserrer les chaussées, mais vu la force applicable possible je doute que ce soit le cas!
Une pince à poinçonner? A percer? Mais quoi et pourquoi?
Il y a une pointe qui vient donc percer/appuyer
Merci pour votre aide!
Bonjour encore. Je dois avouer que celui-ci n’est pas un bon outil d’horlogerie, à moins de penser aux horloges et montres électriques. Mais j’espère que vous trouverez cela aussi intéressant que je l’ai fait quand je l’ai trouvé. Au moins, il n’y a pas de mystère sur ce que c’est!
Meilleures salutations,
GregJolie piece Greg, j’ai aussi quelques outils de telegraphie/electriques.
Je viens de trouver cette sorte de presse, quelqun la connait? Marquage de fabriquant PS?
Je m’aperçois que je n’ai pas beaucoup participé à ce sujet, même si je le suis avec intérêt. Merci pour ces images d’outils anciens.
Pour répondre à l’ampèremètre ci-dessus, j’ai un voltmètre d’horloger :
(je crois qu’il me vient d’un lot généreusement donné par flyback quand j’avais fait mon stage dans son atelier
)
