un « instrument » inconnu

[milwatch]

aucune idée de ce que c’est, j’avais pensé à un minuteur a pigeon.
il y a au dos un tampon encreur avec heures et minutes, asservi au rouage de la montre.

[Bertrand]

c’est un mouchard pour les gardiens faisant leur ronde.

[roskof24]

bonjour, il s’agit d’un contrôleur de ronde,des clefs numérotées sont placées sur un parcours a chaque fois que l’on introduit une clef, son numéro et l’heure s’impriment sur la bande de papier, " on a pointé"; appareil surtout employé dans les prisons et a l’armée.cordialement.

[milwatch]

merci
j’ai trouvé des modèles similaires en usage dans la wehrmacht

[Xaipe]

c’est assimilable à un constateur, en général ils sont accompagnés de leur étui en cuir épais personnalisé avec une lanière. J’en ai deux mais ne les retrouve plus.

Charvet était une importante maison lyonnaise (hologerie classique, monumentale, industrielle etc…) qui existe toujours mais est à présent spécialisée dans l’affichage.

[ChP]

Il existe un autre modèle d’une société très connue de PARIS dont j’ai oublié le nom, même à mon avis plus connue que CHARVET.

modèle en LAITON, poignée au dos en aluminium.
dans un étui en cuir bourrelé, pour les chocs

le gardien n’avait pas la clé,

car il y avait donc un disque papier à l’intérieur.
pendant sa ronde et au endroits stratégiques ou désignés par le contremaître, le patron ou le directeur,…
le gardien tenait le mouchard par la poignée, et poussait son mouchard sur un ergot qui imprimait le disque.
le lendemain le contremaître pouvait vérifier si le gardien était passé à tous les endroits et bien sûr pouvait également connaître l’heure du passage.
d’où le nom de MOUCHARD!!!!!

Ce mouchard était employé dans les années 40, 50, 60, 70 voire 80 dans toutes les grandes entreprises également…
je suis sùr que chez LIP, c’était le cas…
J’en ai deux également, mais où???

KIENZLE (Allemagne) en a fait un, différent dans le design, assez avant-gardiste dans les années 50, mais je ne l’ai plus, je l’ai offert à un ami allemand, à qui je demanderai une photo…
aMicalement

[tic68]

ChP a écrit:

KIENZLE (Allemagne) en a fait un, différent dans le design, assez avant-gardiste dans les années 50, mais je ne l’ai plus, je l’ai offert à un ami allemand, à qui je demanderai une photo…
aMicalement

Déterrage…

Bonjour,

Au premier coup d’œil, je pensais que l’appareil ci-dessous pouvait être un de ces « contrôleurs de ronde » du moins,
c’est l’absence d’un quelconque compteur kilométrique sur le cadran qui m’a fait croire cela.

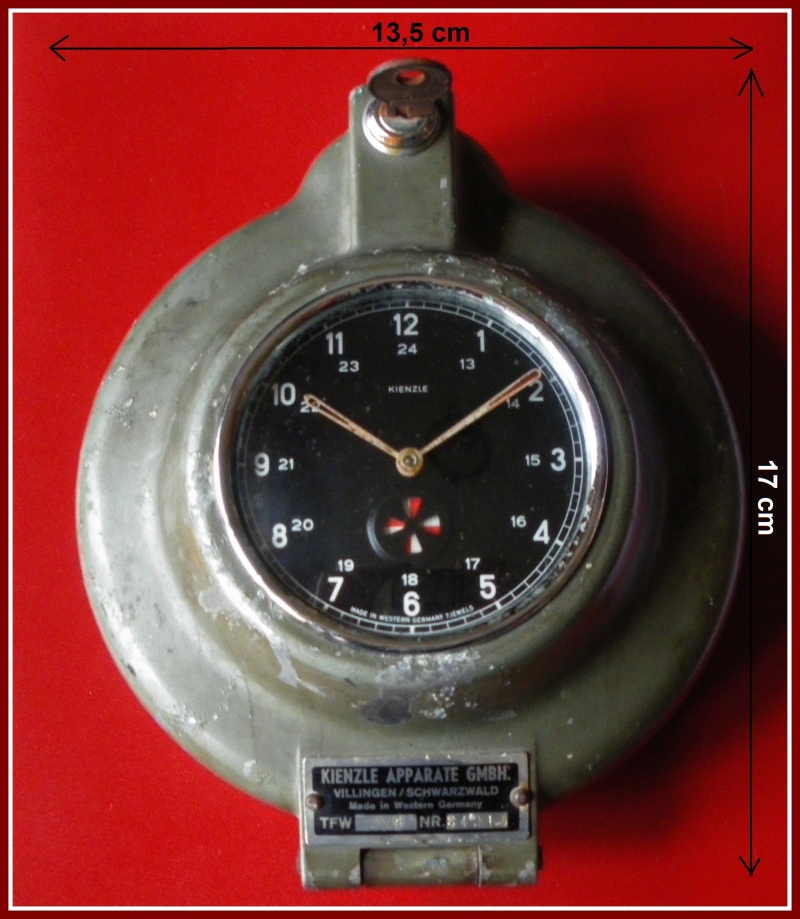

Erreur, ceci est un ancien tachygraphe, plus communément appelé « mouchard ».
Mon gentil voisin, routier retraité, l’avait utilisé dans son camion dans les années 60. Cet appareil était spécifiquement utilisé
pour enregistrer les temps de route et de pauses. Ici, un modèle 24 heures.

Si j’en ai bien compris le fonctionnement, ceci devait marcher ainsi : (n’hésitez pas à rectifier si vous en savez davantage).
Le boitier était monté dans l’habitacle en position verticale par deux vis papillon.

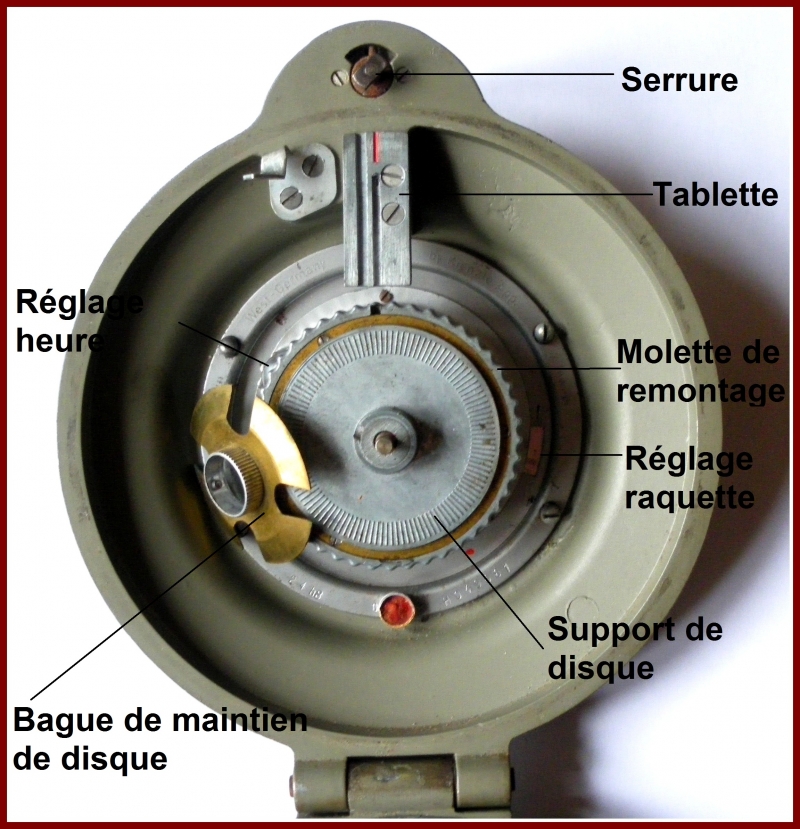

Le mécanisme horloger entraine avec lui un disque sur lequel se fait l’enregistrement.
Ce disque, gradué sur 24 heures, est constitué de papier auto-imprimant, genre de papier carbone qui marque au moindre impact.
Il est mis en place par le patron et, pour éviter toute fraude, la clef de fermeture du boitier est gardée par ce dernier.

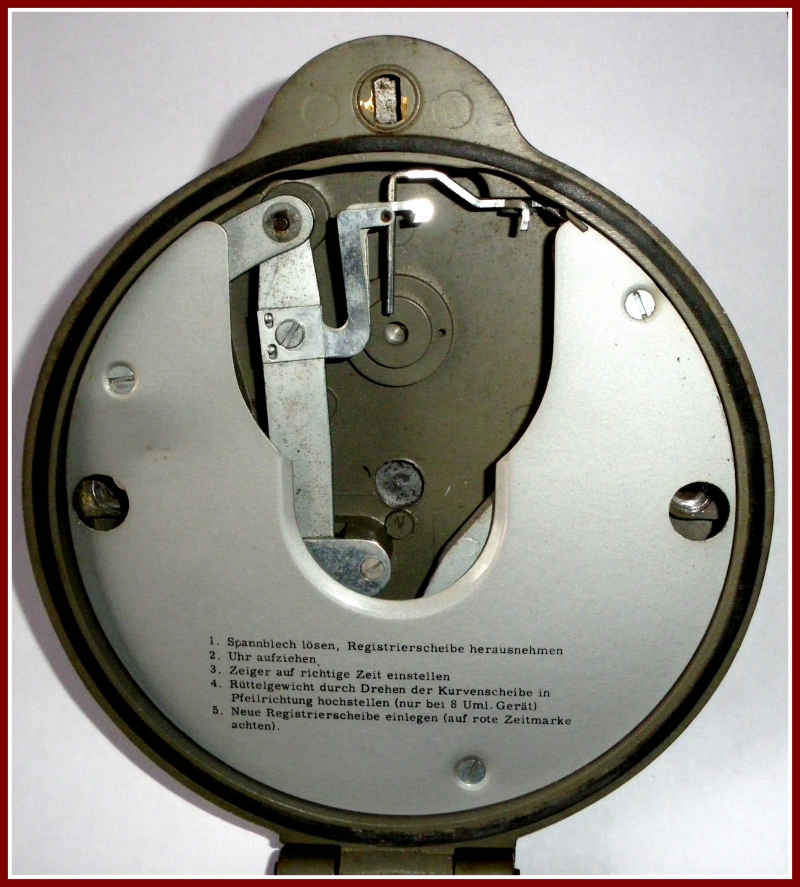

Ce disque est pris en sandwich entre la tablette et le stylet, avec néanmoins un jeu minimum permettent sa rotation.

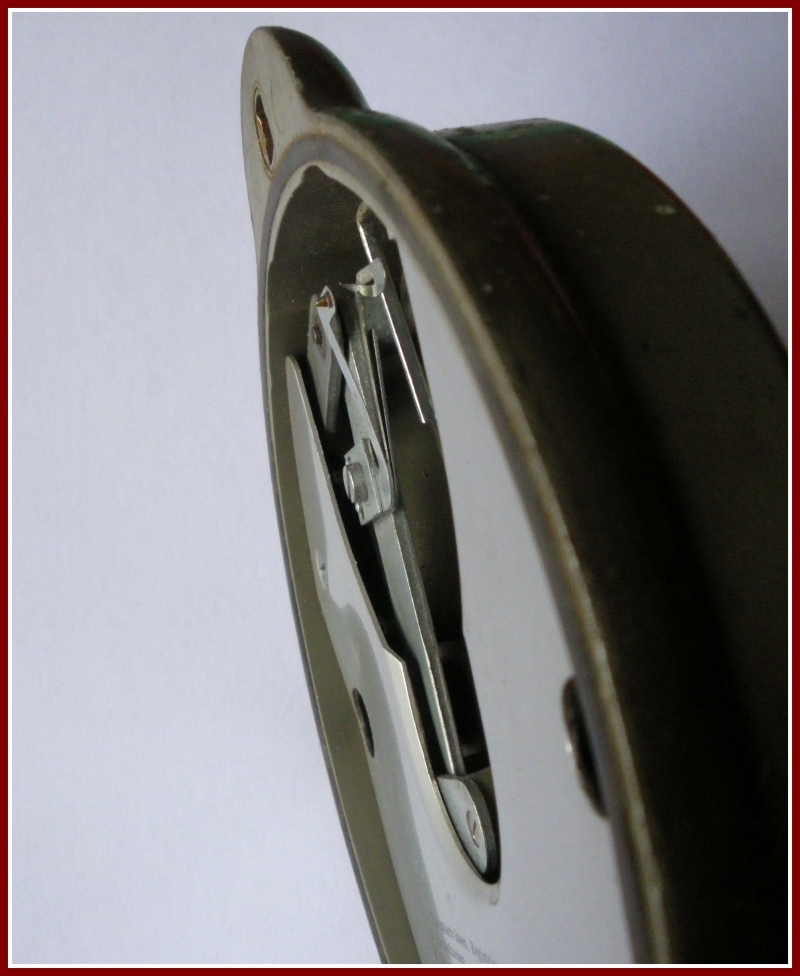

Le stylet est solidaire d’une masse pivotante avec un débattement de 2,5mm.
Les petites (ou grandes) secousses ressenties en roulant génèrent des mouvements continus de bas en haut du stylet qui imprime de
petits graphismes en dents de scie sur le disque. Les temps de pause se traduisent par un trait continu.

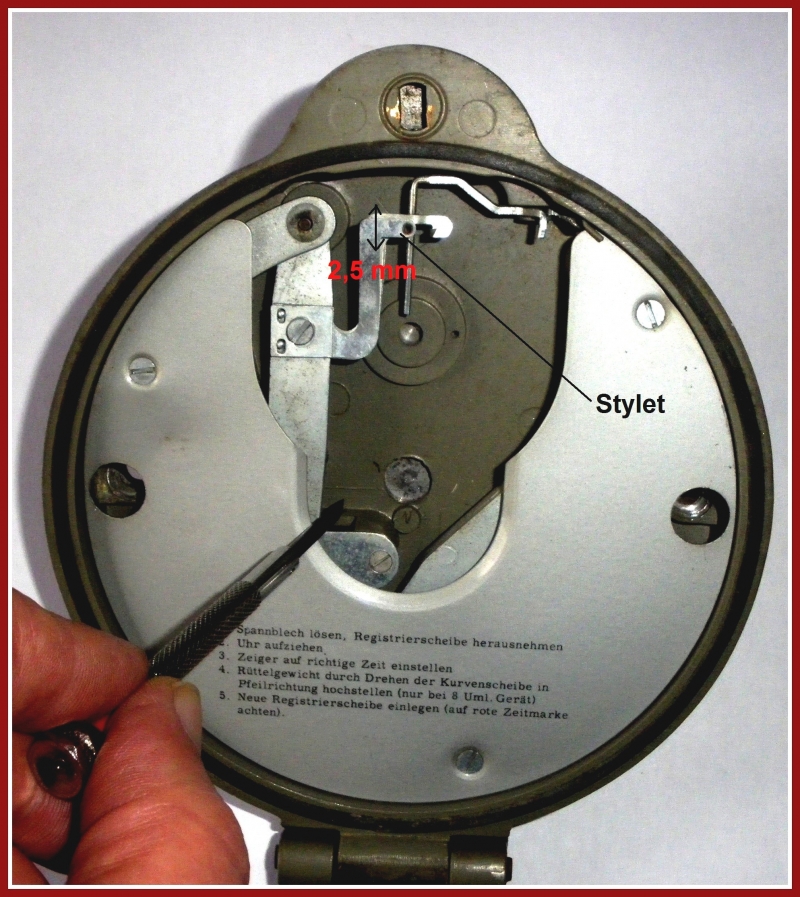

Le stylet :

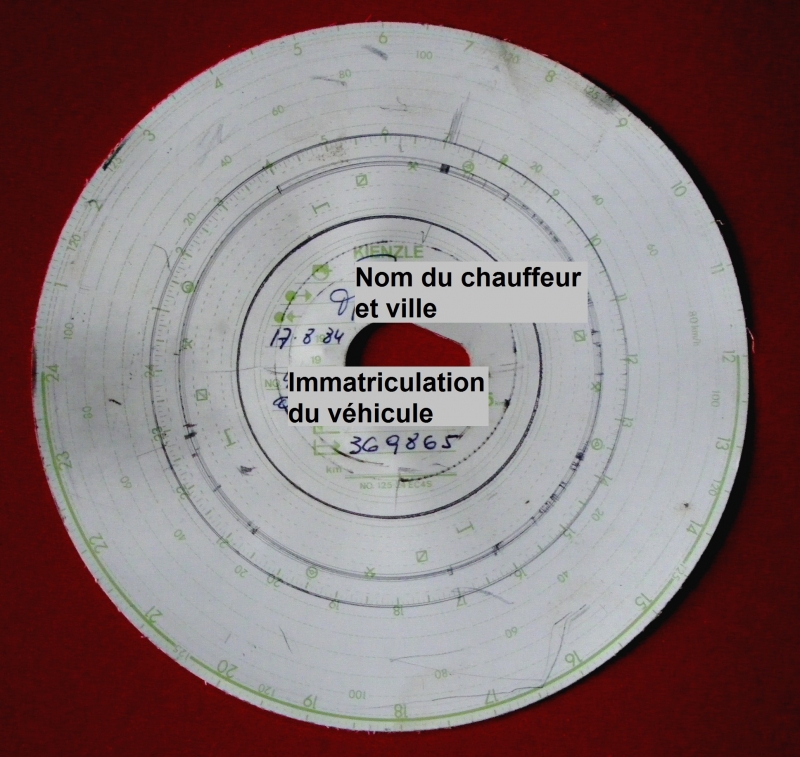

Disque d’un modèle plus récent de mouchard Kienzle et qui n’a strictement rien à voir en terme d’écriture d’enregistrement.

A en croire l’auteur du message ci-dessous, certains de ces mouvements Kienzle étaient fabriqués en sous-traitance par les usines L’Epée :
« Nous avons donc évolué vers une autre sous-traitance : fabrication de mouvements de pendulettes à piles pour FFR,
BAYARD etc.. relais temporisés pour les PTT des mouvements de mouchards de camions pour Kienzle. »

http://www.racinescomtoises.net/?Auguste-l-Epee-1798-1875 dernier paragraphe.

Voilà, désolé d’avoir été un peu long.

Cordialement.

[ChP]

voilà le modèle en entier

vieille photo argentique et je ne l’ai plus…

aMicalement

[1oeil9]

Voici un modèle plus récent:
