Quel est cet outil ?

[ChP]

Allez affutez vos méninges mais je ne pourrai pas vous donner la réponse, je ne l’ai pas

Bernard, Flyback devraient savoir….!!!!

aMicalement

[Bernard]

Bonjour ChP ,
Content de te lire !
Ici , je donne ma langue au chat !!
« Un coupe-cigare » ????
Amicales salutations
bm

[libellule70]

Je vais peut-être (voire sûrement) dire une cornerie, mais cet engrenage incliné me donne l’idée que cet outil peut appliquer une grande force de cisaillement.
Peut-être un coupe-tube avec des embouts réducteurs ou de centrage pouvant se visser sur la platine mobile?

[carlgustav]

Jauge de profondeur , et de planéïté d’un fond vissé de boite d’automatique ? Le pas de vis doit bien avoir une quelconque destination.

Outil spécifique, de fabrication, et non de rhabillage semble-t-il . Et pas très récent.

Seul un catalogue pourrait nous renseigner.

[Bernard]

Au vu de la finesse du filetage , on pourrait penser à un ancien outil ou accessoire d’optique ou de photographie ….
Du genre diaphragme …
Qu’en pense tu « GG » ???
Vous connaissez ??…. c’est notre « Sherlock » national !!
Mais là , là , « çà coince »
Amicalement,
bernard

[kelorkilé]

Oui Bernard je cale, mais Christian que je salue au passage est un peu avare de renseignements !

D’où vient c’est objet ?
Quel diamètre l’orifice fileté, ainsi que l’autre sur la partie mobile ?
Les dimensions grosso modo ?

Je pencherais à première vue, pour un accessoire d’un ensemble.

Amicalement GG

[ChP]

sur sa longueur avec bouton molette 88mm

fermé sur l’ovale 59.5 mm

ouvert sur l’ovale 62.5 mm

diamètre sur le filetage 23.2 mm
idem pour l’autre trou sans filetage

épaisseur au niveau des platines 8.8mm

voilà l’ami GG, salut à toi
il est vrai que cela fait un moment que nous n’avons pas correspondu
à bientôt

j’avais cet accessoire depuis 30 ans au moins
dans l’établi d’un ancien horloger, bijoutier de Rosheim
à la retraite dans les années 60
aMicalement

[reparatheure]

Cela pourrait être un faux plateau permettant de tourner ovale (ou de peaufiner un centrage), la partie filetée se vissant sur un nez de broche…

Ce type d’attachement se trouve sur les tours à guillocher.

[Bernard]

reparatheure a écrit:

Cela pourrait être un faux plateau permettant de tourner ovale (ou de peaufiner un centrage), la partie filetée se vissant sur un nez de broche…

Ce type d’attachement se trouve sur les tours à guillocher.

Bonjour,
Houla !
Je sens que l’on s’approche de la vérité !
Il se pourrait qu’il s’agisse d’un accessoire de « Tour à creuser » permettant ,
sur une platine en cours de réalisation , de la centrer sur son son centre ,
d’y faire une creusure pour le passage de la roue de centre , ensuite , par déplacement latéral ,
sans toucher au centrage initial , réaliser la creusure nécessaire à un autre mobile !
Ceci n’étant qu’une hypothèse …
La « philosophie » , l’emploi du laiton , du bouton moleté ressemblant beaucoup celle des « tours à creuser » ….
Je crois que « réparatheure » à trouvé !
Salutations à tous ,
bm

[LucienL]

Au vu des dimensions, de la finesse d’un filetage et du dispositif de décalage des deux ouvertures circulaires, je pense à un accessoire en optique (photo probablement). Ce pourrait être un accessoire pour décentrement optique.
Les objectifs à décentrement étaient utilisés en photo pour redresser les perspectives, en photo d’architecture principalement.

10 ans plus tard, oui je sais, c’est du déterrage de fil, mais 10 ans c’est peu par rapport à l’age des outils anciens !

[Saturne]

Beau déterrage en effet!

L’accessoire pour décentrement optique semble être un bon candidat.

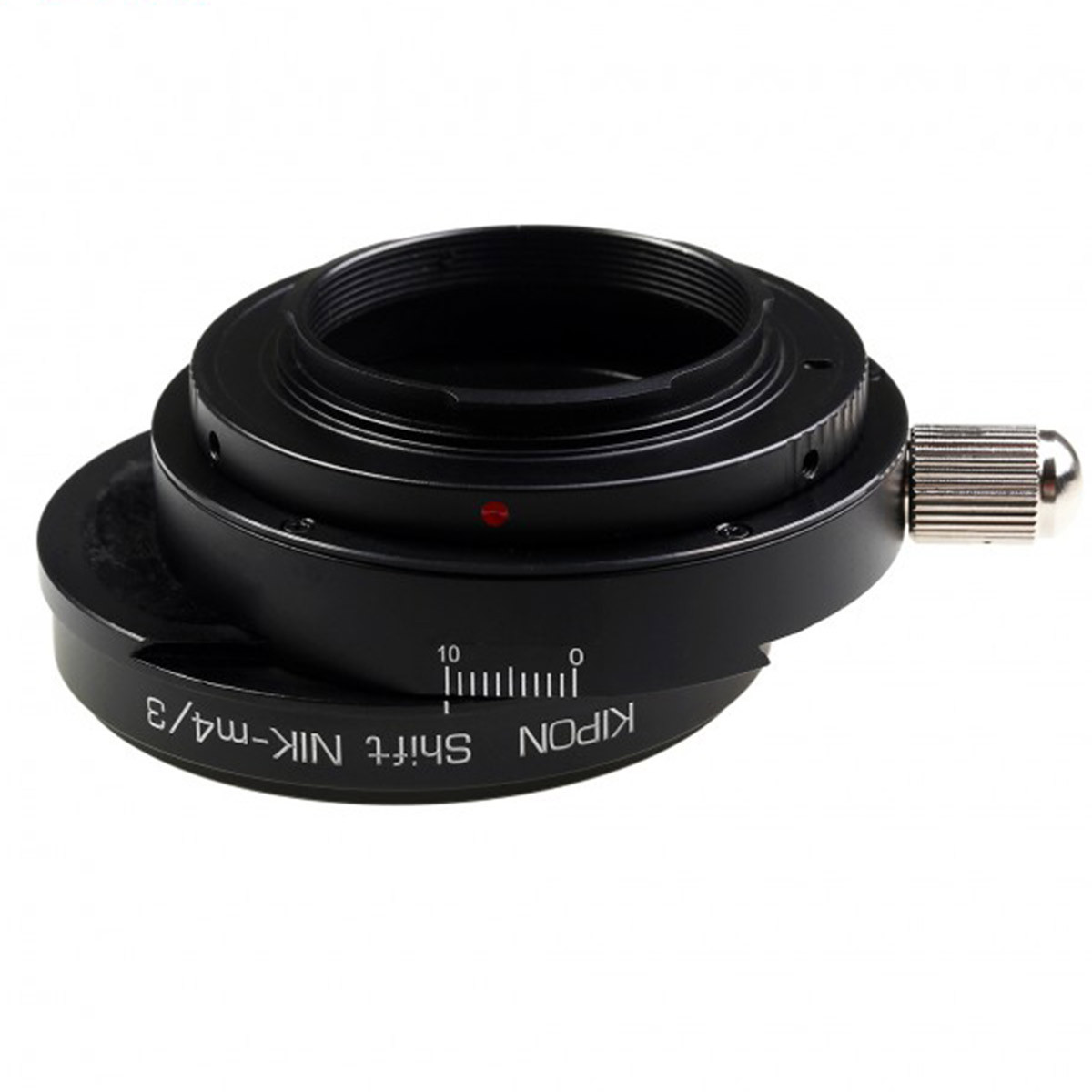

Voilà à quoi ressemble son équivalent moderne :

source : https://www.videoplusfrance.com/fr/4963872-kipon-bague-pour-optique-nikon-sur-boitier-micro-4-3-decentrement.html
