Pendule électrique Ericsson

[Invité]

Bonsoir à Tous
Un ami vient de me donner 1 pendule électrique de marque Ericsson .
Elle est en bon état …..mais évidemment , il manque le balancier .
Donc , je m’oriente vers une fabrication plutôt que de chercher un
balancier . Je cherche les dimensions , poids etc….pour l’usiner .
Merci de m’avoir lu .
claude

[montre61]

Une pendule mere? Quelle est la marquage sur la platine?

[Torzio]

Bonjour,
Il serait peut être judicieux de comprendre son fonctionnement, de savoir si c’est un système à balancier moteur ou à remontage périodique. Dans de second cas, la fabrication d’un nouveau balancier sera beaucoup plus simple.
A+
JC

[Invité]

Bonjour à Tous

Citation :

un système à balancier moteur ou à remontage périodique.

Salut JCS
J’en sais strictement rien ?

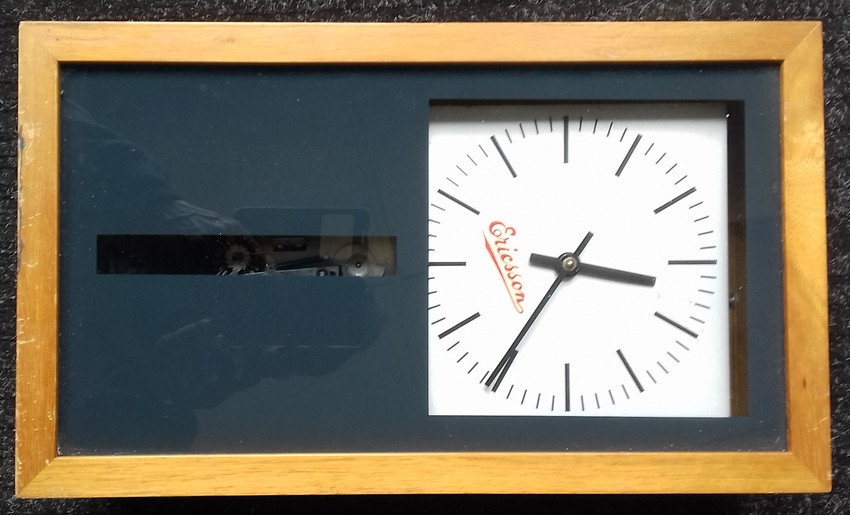

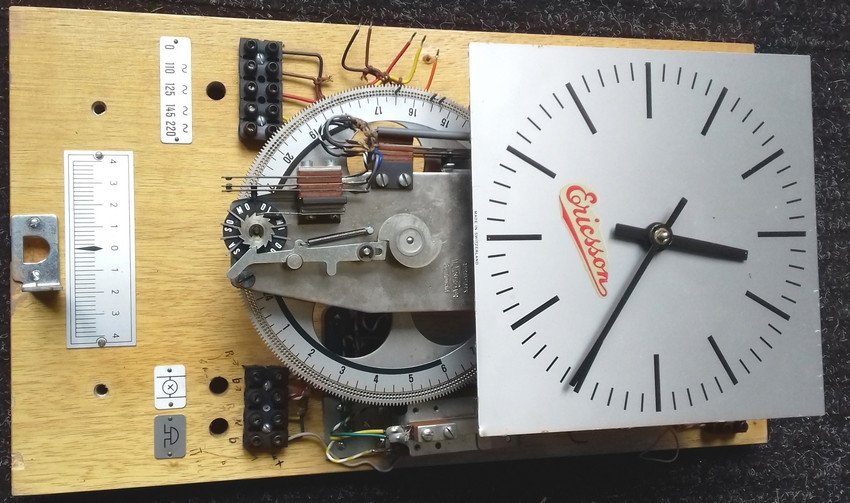

Je vais tenter de remettre 2 photos …..ce qui n’est pas simple ici .
https://www.hebergeur-image.fr/uploads/20240530/d598eee0646fb3c1c8e64fb68e693df72105002b.jpg
https://www.hebergeur-image.fr/uploads/20240530/d458429e2b38888133f03e8a30ac08ffa5421996.jpg

[Torzio]

C’est une horloge mère avec un programmateur à pas de 5 mn sur 24 H.

Cela me fait penser à du Burk. Comme elle est est branché sur le 220 V, c’est un mouvement à remontage périodique. La Burk à un poids moteur, remonté périodiquement, suspendu à une chaîne.

@+
JC

[Torzio]

J’ai trouvé des infos dans le livre « Horlogerie électrique » de R.P. Guye et M. Bossart :

@+
JC

[Invité]

Merci JC pour les scans .
J’ai vu que l’on pouvait télécharger en .pdf le livre sur Gallica .
Sur cette pendule il manque en + du balancier , la platine côté gauche
avec 1 transformateur .

[Torzio]

Bonne chance !

[Invité]

Salut JCS
Avec quelques photos et 1 dessin , j’ai fabriqué 1 balancier .
C’est sur que c’est approximatif . Il faut maintenant que je trouve
1 transformateur en 48 V. alternatif . Le plus dur car ça ne court pas les rues .
( Forum bien pourri où c’est 1 galère pour insérer 1 mage !!! )
Prendre exemple sur Usinages.com

[Torzio]

Bonjour CB52,

La vie est pourtant simple lorsque l’on la caresse dans le sens du poil !

Pour le transfo, il suffit de demander gentiment à Google et hop : https://fr.aliexpress.com/i/32887425495.html

Pour insérer une image, il faut aller en haut du message, cliquer sur l’icone avec un écran et une disquette et suivre la procédure qui semble logique.

@+
JC
