Pendule « ATO » : affolement du balancier.

[Jean.11]

Bonjour à tous,

Propriétaire d’une pendule murale « ATO » des années 20/30 elle a fonctionné pendant plus de deux ans sans aucun problème. Restauration de la caisse en bois et passage chez un horloger. Mécaniquement elle est dans son jus.

Au dernier changement de pile, après avoir fonctionnée pendant une 1/2 heure le balancier s’affole. Il prend de plus en plus d’amplitude et en arrive à taper sur la carcasse de l’électro aimant et sur le butoir à l’opposé.

Plusieurs piles de marques différentes, calage du balancier bien en face du pointeau de réglage. Rien n’y fait.

L’un d’entre-vous a-t-il une solution sachant que je ne peux plus me tourner vers un horloger qui veuille s’en occuper ?

Bien à vous.

[Torzio]

Bonjour,

Logiquement il faudrait diminuer le temps de contact. L’impulsion est trop longue.

@+
JC

[caput]

[Jean.11]

Merci pour ces réponses qui sont déjà des pistes de travail.
Ayant déjà « ouvert » la pendule, le schéma ne correspond pas au montage que j’ai dans la mienne. Si vous en avez d’autres, je suis bien sur preneur.

[caput]

Ce schéma est des années 30, des photos de ton modèle ?

[Jean.11]

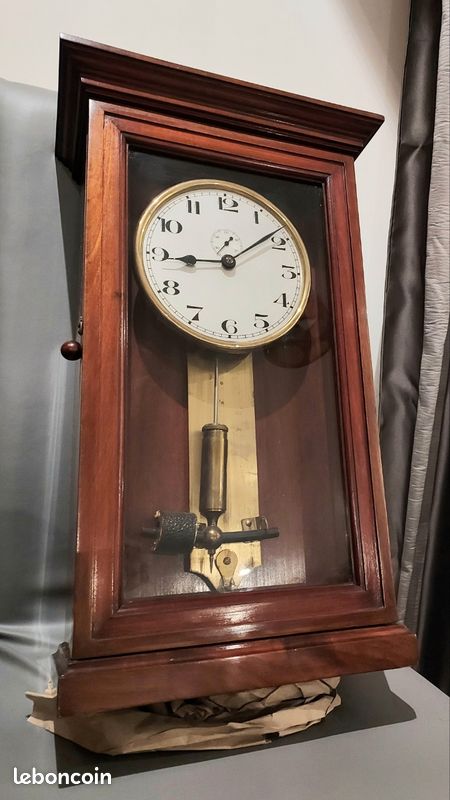

ci-dessous un modèle similaire à la mienne

[Jean.11]

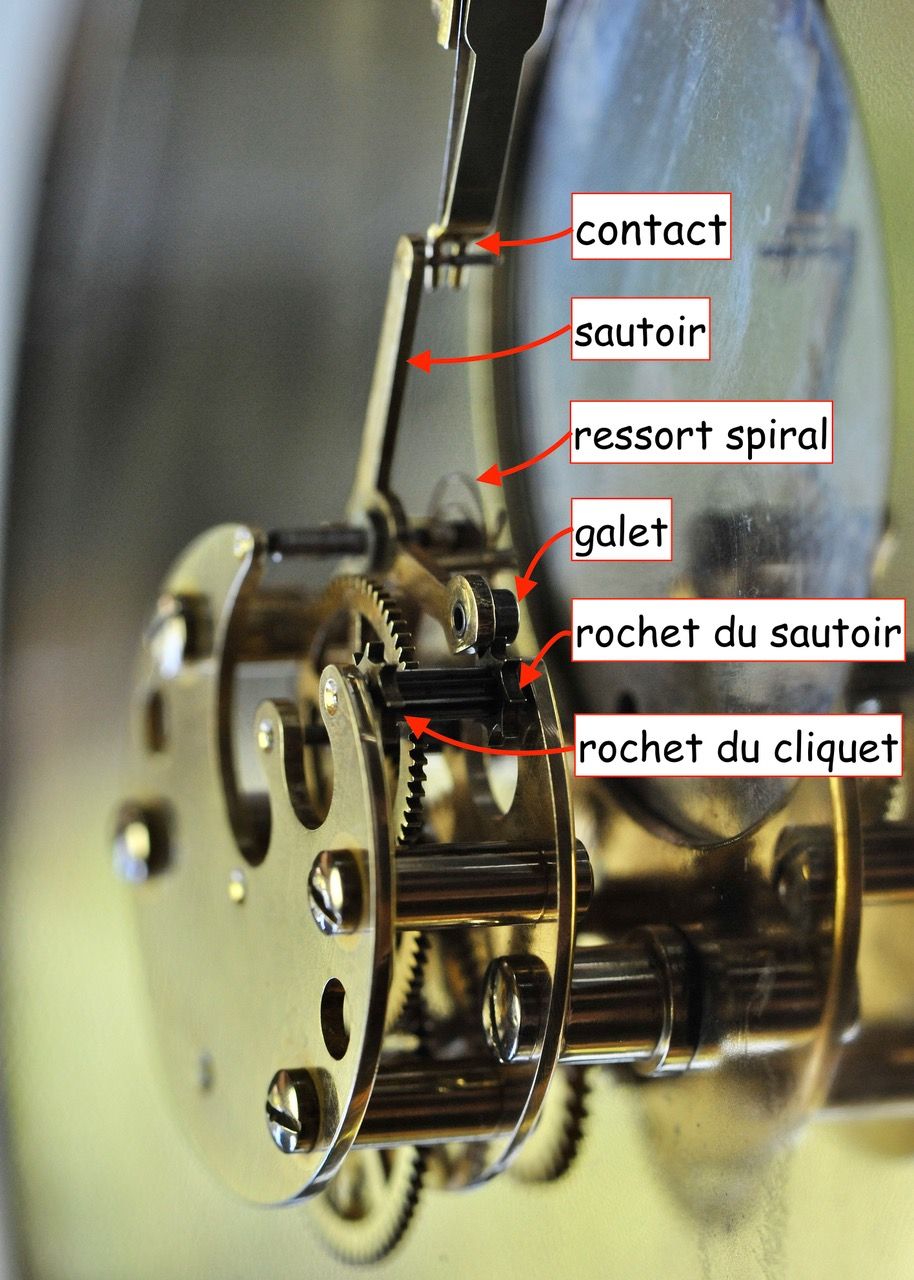

photo de l’intérieur ( modèle similaire)

[montre61]

Ici le document de ATO
https://clockdoc.org/default.aspx?moid=23766

[Jean.11]

Merci beaucoup.

[Rocca]

C’est marrant, j’ai exactement la même, sauf le cadran un peu plus argenté et le fond en velours vert !
C’est une pendule magnifique et très élégante avec son balancier chromé.
Malheureusement après des années de fonctionnement impeccable et une précision exceptionnelle, elle a commencé à s’arrêter.
Deux passages chez mon pendulier n’ont pas permis de résoudre le problème.
J’ai donc laissé tomber, et elle se repose maintenant…

[Rocca]

Une autre différence : la mienne a deux bobines.

[Torzio]

Rocca a écrit:

Une autre différence : la mienne a deux bobines.

Normalement, à ma connaissance, il n’y a qu’une bobine, de l’autre côté il y a un anneau en cuivre, qui fait penser à une bobine. Le but de cet anneau est de freiner le balancier, si son amplitude est trop grande, par le phénomène des courants de Foucault. C’est peut être ce qui manque à Jean11.

Je viens de trouver un site intéressant : https://www.horlogesdautrefois.fr/article/11
Un autre : https://www.viredaz.name/Horloges/ATOtexte.htm

@+
JC

[montre61]

j’ai des modeles petits. Et chez miennes c’est souvent les contacts qui devient sales. Une petit jet de spray de contact et ca redemarre. Est il possible mettre une petit condensateur entre les contacts pour evitier la « brulure ». Je vu ca sur une autre mvt electrique?? Les fleches sont pour une autre raison.
